媒體中心

news Center

媒體中心 > 三分漆，七分底：涂裝附著力背后的“表面功夫”

三分漆，七分底：涂裝附著力背后的“表面功夫”

時(shí)間：2025-11-07

核心觀點(diǎn)概述:

· 表面清潔度 是附著力的 “前提” 。如果表面不干凈，其他所有努力都將徒勞。

· 表面粗糙度 是附著力的 “物理基礎(chǔ)” 。它通過(guò)增加有效附著面積和機(jī)械互鎖作用來(lái)極大地提升附著力。

· 底漆種類 是附著力的 “化學(xué)橋梁” 。它通過(guò)化學(xué)鍵合和物理特性，將涂層與基材牢固地連接起來(lái)。

三者相輔相成，缺一不可。一個(gè)成功的涂裝體系必須在這三個(gè)方面都做到位。



一、表面清潔度的影響: 表面清潔度指的是基材表面無(wú)油脂、水分、灰塵、鹽分、銹蝕以及其他不兼容的化學(xué)污染物。



1. 影響機(jī)理：

· 屏障效應(yīng)：污染物（如油污、灰塵）在基材和涂層之間形成一層弱界面層。涂層實(shí)際是附著在這層污染物上，而不是基材本身。這層污染物本身內(nèi)聚力很弱，極易導(dǎo)致涂層剝落。

· 抑制反應(yīng)：某些污染物（如可溶性鹽分、水分）會(huì)阻礙底漆與基材發(fā)生有效的化學(xué)鍵合，甚至在涂層下繼續(xù)引發(fā)腐蝕（如閃銹），導(dǎo)致涂層從內(nèi)部被“頂起”。

· 潤(rùn)濕不良：油脂和污物會(huì)降低基材的表面能，使液態(tài)涂料無(wú)法充分鋪展和滲透到基材表面的微孔中，導(dǎo)致接觸不良，附著力下降。

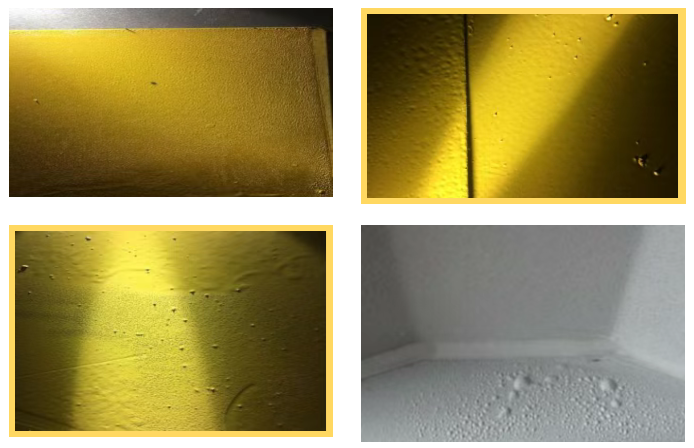

2. 后果：

· 附著力急劇下降，甚至為零。

· 涂層出現(xiàn)縮孔、魚眼等缺陷。

· 涂層過(guò)早出現(xiàn)起泡、剝落。

· 即使短期內(nèi)附著良好，長(zhǎng)期耐久性也會(huì)大打折扣。

.

.

3. 標(biāo)準(zhǔn)與處理：

· 清潔度有國(guó)際標(biāo)準(zhǔn)（如ISO 8502系列）進(jìn)行評(píng)估，包括可溶性鹽分檢測(cè)、灰塵等級(jí)、表面污染物等。

· 常見處理方法：溶劑清洗、堿液脫脂、高壓水沖洗、蒸汽清潔等。



二、表面粗糙度的影響: 表面粗糙度是指基材表面經(jīng)過(guò)處理后形成的微觀輪廓和峰谷結(jié)構(gòu)。

1. 影響機(jī)理：

· 機(jī)械互鎖：這是最主要的作用。液態(tài)涂料滲透到粗糙表面的“波谷”中，固化后像無(wú)數(shù)個(gè)“小錨鉤”一樣牢牢地抓住基材，這種機(jī)械錨固作用極大地增強(qiáng)了附著力。

· 增大有效表面積：一個(gè)絕對(duì)光滑的表面，其實(shí)際接觸面積最小。粗糙化處理可以將有效表面積增加數(shù)倍甚至數(shù)十倍，為附著提供了更多的物理接觸點(diǎn)。

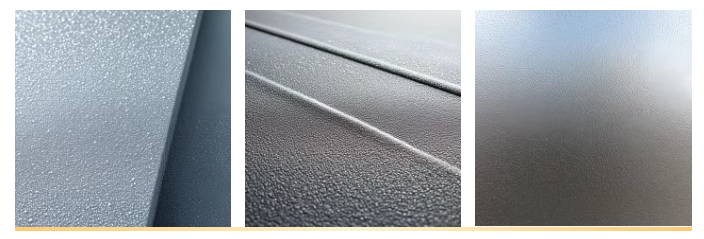

2. 后果：

· 粗糙度不足：附著力完全依賴分子間作用力（范德華力），附著力值較低，涂層容易整片剝離。

· 粗糙度適中：附著力達(dá)到最佳狀態(tài)，機(jī)械互鎖和化學(xué)鍵合共同作用。

· 粗糙度過(guò)大：峰頂處的涂層可能過(guò)薄，形成“點(diǎn)接觸”，成為腐蝕的起始點(diǎn)；同時(shí)，波谷深處可能殘留空氣或氣泡，導(dǎo)致覆蓋不完全，同樣影響防護(hù)性能。此外，會(huì)浪費(fèi)涂料。

.

.

3. 標(biāo)準(zhǔn)與處理：

· 粗糙度通常用 輪廓算術(shù)平均偏差（Ra） 來(lái)表示，單位是微米（µm）。不同涂層體系和服役環(huán)境對(duì)Ra有不同要求（例如，普通防腐漆要求30-75µm，重防腐要求75-100µm以上）。

· 常見處理方法：噴砂/拋丸（最有效）、機(jī)械打磨、酸洗蝕刻等。

綜上所述，一個(gè)高性能、耐久性好的涂裝體系，其成功的基石在于對(duì)表面清潔度、粗糙度和底漆選擇這三要素的協(xié)同把控與精準(zhǔn)優(yōu)化。

.

本文作者：浩力森表面材料技服部徐慶
